Trên thị trường ngày nay, máy bơm bánh răng thủy lực là một thiết bị quan trọng trong nhiều ngành công nghiệp. Tuy nhiên, bạn đã bao giờ tò mò liệu máy bơm bánh răng này hoạt động như thế nào? Bài viết này sẽ giúp bạn hiểu rõ hơn về bơm bánh răng thủy lực từ cấu tạo, ứng dụng cho đến ưu điểm của nó.

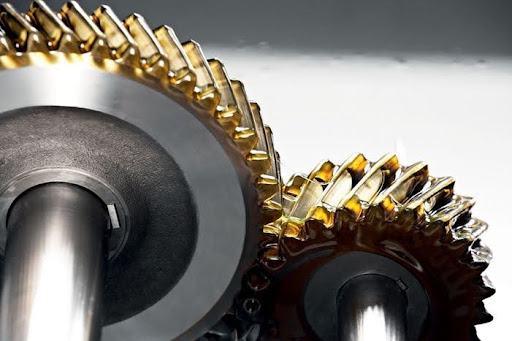

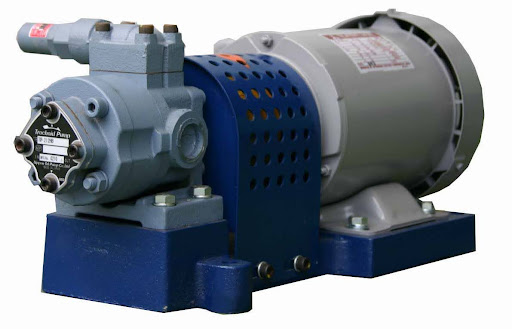

Hình ảnh của bơm bánh răng thủy lực
Máy bơm bánh răng thủy lực là gì?
Máy bơm bánh răng thủy lực là một loại bơm được sử dụng trong các hệ thống thủy lực để chuyển đổi năng lượng cơ học thành năng lượng của chất lỏng. Bằng cách sử dụng nguyên lý quay và ép chất lỏng thông qua bánh răng, bơm này tạo ra áp lực và dòng chảy của chất lỏng, phục vụ cho việc vận hành trong nhiều ngành công nghiệp khác nhau.

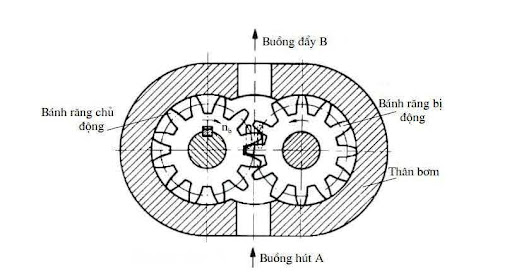

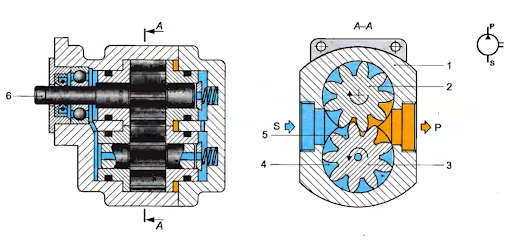

Nguyên lý hoạt động của bơm bánh răng thủy lực
Khi trục bơm quay, bánh răng chủ động quay theo chiều kim đồng hồ, bánh răng bị động quay theo chiều ngược lại. Khi hai bánh răng quay, các răng của chúng tạo ra các khoang chứa. Khi khoang chứa ở phía hút có áp suất thấp hơn áp suất của chất lỏng trong ống dẫn, chất lỏng sẽ được hút vào khoang chứa. Khi bánh răng tiếp tục quay, các khoang chứa di chuyển đến phía xả, nơi có áp suất cao hơn. Chất lỏng trong khoang chứa sẽ bị đẩy ra ngoài qua ống dẫn.

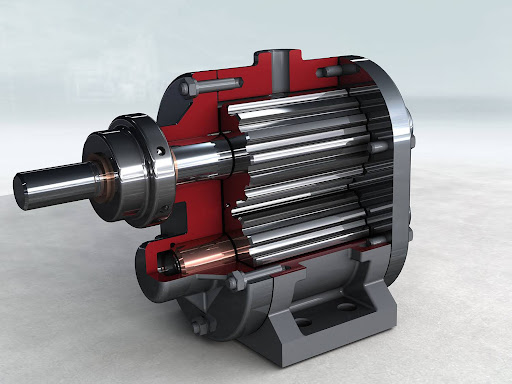

Cấu tạo bơm bánh răng thủy lực
Cấu tạo bơm bánh răng thủy lực bao gồm các bộ phận chính sau:
- Trục bơm: Trục bơm đóng vai trò truyền động từ động cơ đến bánh răng. Thường được tạo ra từ vật liệu như thép hoặc thép không gỉ, trục bơm có độ cứng cao và khả năng chịu nhiệt tốt.
- Thân bơm: Thân bơm bọc kín các thành phần bên trong của bơm. Thường được làm từ gang hoặc thép đúc, thân bơm có độ cứng cao và khả năng chịu áp lực lớn.
- Cặp bánh răng: Cặp bánh răng đóng vai trò quan trọng nhất trong bơm bánh răng, tạo ra dòng chất lỏng. Thường được chế tạo từ thép hợp kim hoặc thép không gỉ, cặp bánh răng có độ cứng cao và khả năng chịu lực ma sát lớn.
- Phớt bơm: Phớt bơm giữ kín giữa vỏ bơm và trục bơm, ngăn chặn chất lỏng rò rỉ ra ngoài. Thông thường làm từ cao su hoặc vật liệu tổng hợp, phớt bơm có độ bền cao và chịu được nhiệt độ cao.
- Van bơm: Van bơm điều chỉnh lượng chất lỏng được bơm ra. Thông thường được làm từ thép hoặc đồng, van bơm có độ bền cao và chịu áp lực lớn.
- Cổng hút xả: Cổng hút xả nối bơm với đường ống dẫn chất lỏng. Thường được làm từ thép hoặc đồng, cổng hút xả có độ bền cao và chịu áp lực lớn.
- Cổng gioăng kim: Gioăng làm kín là bộ phận làm kín giữa các bộ phận của bơm, ngăn không cho chất lỏng bị rò rỉ ra ngoài. Gioăng làm kín thường được làm bằng cao su hoặc vật liệu tổng hợp, có độ bền cao và chịu được nhiệt độ cao.
- Vòng bi/bạt lót: Vòng bi/bạc lót: Vòng bi/bạc lót là bộ phận đỡ trục bơm, giúp bơm hoạt động êm ái và bền bỉ. Vòng bi/bạc lót thường được làm bằng thép hoặc đồng, có độ bền cao và chịu được áp lực lớn.
Ưu nhược điểm của bơm thủy lực bánh răng
Bơm bánh răng thủy lực là một trong những thiết bị quan trọng trong các hệ thống thủy lực. Tuy nhiên, như mọi thiết bị công nghiệp khác, nó cũng có những ưu điểm và nhược điểm riêng. Hãy cùng tìm hiểu về những tính năng nổi trội và hạn chế để hiểu rõ hơn về hiệu suất và ứng dụng của bơm piston bánh răng thủy lực.
Ưu điểm
Bơm bánh răng thủy lực là loại bơm được đánh giá cao trong công nghiệp, sau đây là những ưu điểm mà bơm bánh răng thủy lực mang lại:
- Hiệu suất cao: Bơm bánh răng có thể đạt hiệu suất lên đến 90%.
- Độ bền tốt: Bơm bánh răng có độ bền cao, có khả năng hoạt động ổn định trong môi trường khắc nghiệt.
- Giá thành tương đối rẻ: Bơm bánh răng có giá thành phải chăng hơn so với các loại bơm thủy lực khác.
- Dễ dàng lắp đặt và bảo dưỡng: Bơm bánh răng có cấu trúc đơn giản, việc lắp đặt và bảo dưỡng trở nên dễ dàng hơn.
Nhược điểm
Bơm bánh răng thủy lực tuy được cho là loại bơm tạo hiệu quả cao trong năng suất, nhưng bên cạnh đó loại bơm này còn phải cân nhắc lại những hạn chế khi hoạt động:
- Áp suất tối đa thấp: Bơm bánh răng thường có giới hạn áp suất tối đa từ 100 đến 1000 bar.
- Dầu thải nhiệt cao: Trong quá trình hoạt động, bơm này có thể tạo ra lượng dầu thải nhiệt khá cao, đặc biệt khi hoạt động ở áp suất cao.
- Không thể bơm chất lỏng có độ nhớt cao: Bơm bánh răng không thể xử lý chất lỏng có độ nhớt cao.
- Tiếng ồn và rung động lớn: Bơm bánh răng thường phát ra tiếng ồn và rung động khi hoạt động.
Nhìn chung, bơm bánh răng thủy lực là một trong những loại bơm thủy lực phổ biến và được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau. Bơm bánh răng có nhiều ưu điểm như hiệu suất cao, độ bền tốt, giá thành tương đối rẻ và dễ dàng lắp đặt và bảo dưỡng. Tuy nhiên còn những hạn chế còn phải nên cân nhắc và cải tiến hơn.
Ứng dụng của thiết bị thủy lực bơm bánh răng
Bơm bánh răng thủy lực là loại bơm sử dụng bánh răng quay để di chuyển chất lỏng. Điểm nổi bật của loại bơm này là cấu trúc đơn giản, hiệu suất cao, độ bền đáng tin cậy và chi phí tương đối hợp lý. Vì những ưu điểm này, bơm bánh răng thường được ứng dụng rộng rãi trong các hệ thống thủy lực khác nhau.
Ứng dụng trong hệ thống ô tô
Trong hệ thống thủy lực của ô tô, bơm bánh răng thường được áp dụng để cung cấp dầu thủy lực cho các hệ thống sau:
- Hệ thống phanh thủy lực
- Hệ thống lái thủy lực
- Hệ thống treo thủy lực
- Hệ thống điều khiển thủy lực
Việc sử dụng bơm bánh răng giúp cung cấp áp lực và dòng dầu thủy lực một cách hiệu quả trong các hệ thống này, đảm bảo hoạt động ổn định và an toàn cho ô tô.
Ứng dụng trong hệ thủy lực máy công cụ
Trong hệ thống thủy lực của máy công cụ, bơm bánh răng thường được áp dụng để cung cấp dầu thủy lực cho các hệ thống sau:
- Hệ thống truyền động thủy lực
- Hệ thống điều khiển thủy lực
- Hệ thống bôi trơn thủy lực
Việc sử dụng bơm bánh răng đảm bảo việc bơm dầu thủy lực hiệu quả và ổn định trong các hệ thống này, giúp máy công cụ hoạt động một cách chính xác và tin cậy.
Ứng dụng trong hệ thống nông nghiệp
Trong hệ thống thủy lực của ngành nông nghiệp, bơm bánh răng thường được sử dụng để cung cấp dầu thủy lực cho các hệ thống sau:
- Hệ thống tưới tiêu
- Hệ thống thu hoạch
- Hệ thống vận chuyển
Việc áp dụng bơm bánh răng giúp đẩy mạnh việc bơm dầu thủy lực hiệu quả và ổn định trong các hệ thống này, đảm bảo sự hoạt động mượt mà và hiệu suất trong công việc nông nghiệp.
Ứng dụng trong hệ thống công nghiệp
Trong hệ thống thủy lực của công nghiệp, bơm bánh răng thường được áp dụng để cung cấp dầu thủy lực cho các hệ thống sau:
- Hệ thống máy móc
- Hệ thống thiết bị
- Hệ thống điều khiển
Việc sử dụng bơm bánh răng giúp bơm dầu thủy lực một cách hiệu quả và ổn định trong các hệ thống công nghiệp, đảm bảo hoạt động ổn định và hiệu suất cao cho các thiết bị và máy móc trong quá trình sản xuất và vận hành công nghiệp.
Báo giá bơm bánh răng thủy lực

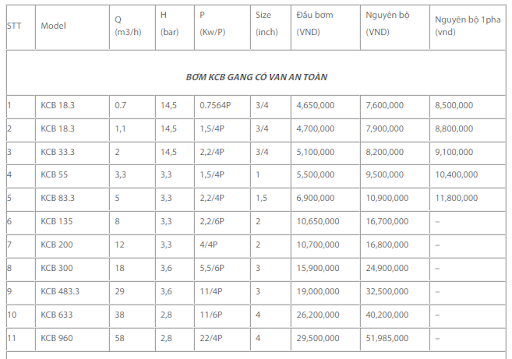

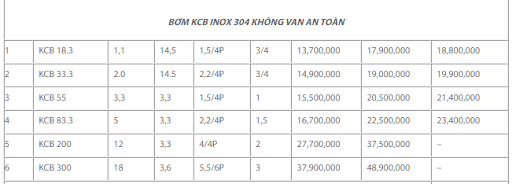

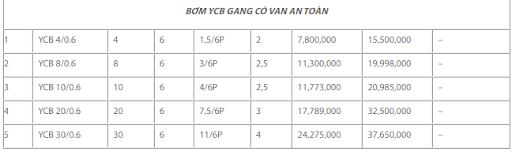

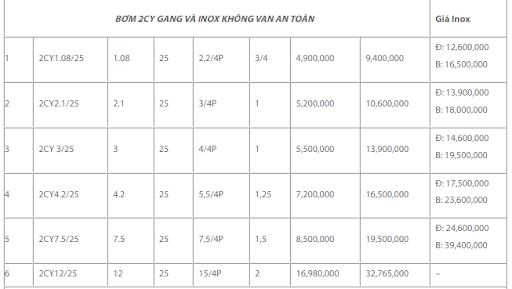

Dưới đây là bảng báo giá một số loại bơm bánh răng thủy lực:
Anphatco.vn - Đơn vị chuyên cung cấp thiết bị công nghiệp với hơn 25+ năm kinh nghiệm trong việc phân phối các sản phẩm như máy bơm thủy lực, máy bơm bánh rằng bằng thủy lực, súng phun sơn nước, súng phun sơn mịn, thiết bị đầu nối hàng đầu tại Việt Nam.
*Lưu ý: Bảng báo giá trên chỉ mang tính chất tham khảo, để biết thêm chi tiết và được hỗ trợ, quý khách vui lòng liên hệ hotline:
