Phân biệt đầu cái (Socket) và đầu đực (Plug) trong bộ đầu nối nhanh khí nén

Trong các hệ thống khí nén, đầu nối nhanh là chi tiết rất quen thuộc, giúp kết nối hoặc tháo rời đường ống, thiết bị và dụng cụ khí nén chỉ trong vài giây. Nhờ cơ chế này, việc thay đổi thiết bị hay bảo trì hệ thống trở nên nhanh chóng và tiện lợi hơn.

Một bộ đầu nối nhanh thường gồm hai thành phần chính: đầu cái (Socket) và đầu đực (Plug). Mỗi loại có cấu tạo và vai trò riêng trong quá trình kết nối. Việc hiểu rõ sự khác biệt giữa hai loại đầu nối này sẽ giúp người dùng lựa chọn đúng thiết bị cho hệ thống khí nén của mình.

1. Tìm hiểu về đầu nối nhanh khí nén

Đầu nối nhanh khí nén là một phụ kiện quan trọng trong các hệ thống khí nén, cho phép kết nối và tháo rời đường khí nhanh chóng mà không cần sử dụng dụng cụ hỗ trợ.

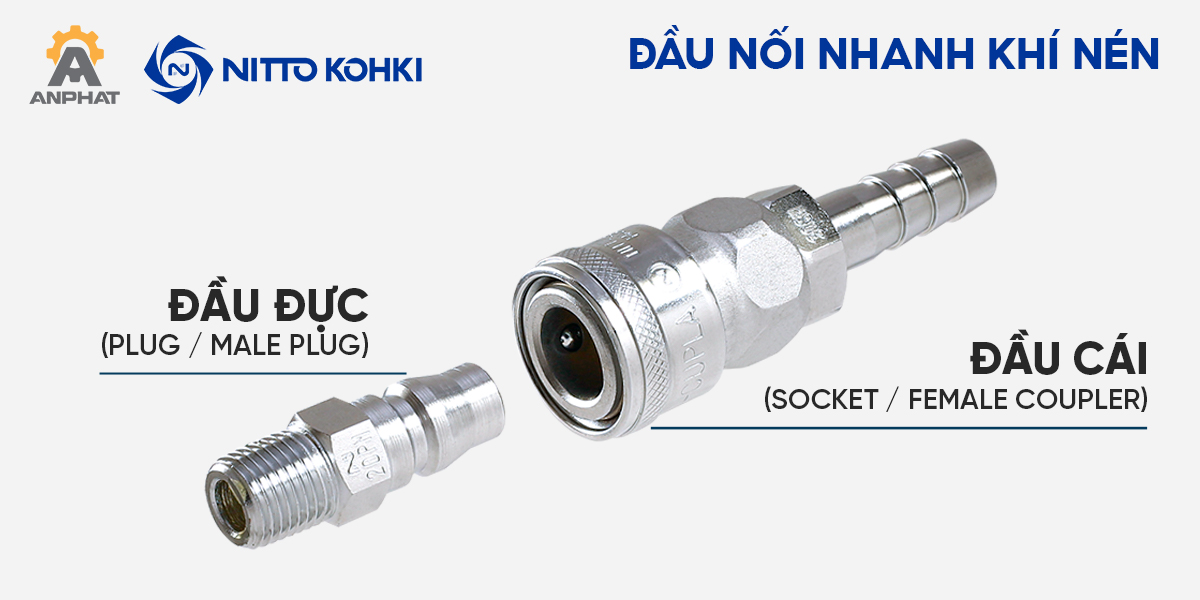

Một bộ khớp nối nhanh khí nén tiêu chuẩn thường bao gồm hai bộ phận chính:

• Đầu cái (Socket / Female Coupler): thường được lắp ở phía nguồn khí hoặc trên đường cấp khí chính của hệ thống.
• Đầu đực (Plug / Male Plug): thường gắn với dụng cụ khí nén, dây hơi hoặc các nhánh ống dẫn.

Hai bộ phận này chỉ có thể kết nối chính xác khi cùng tiêu chuẩn và kích thước. Nếu sử dụng các loại đầu nối khác chuẩn, chúng sẽ không khớp với nhau, dễ gây rò rỉ khí hoặc khiến hệ thống hoạt động không ổn định.

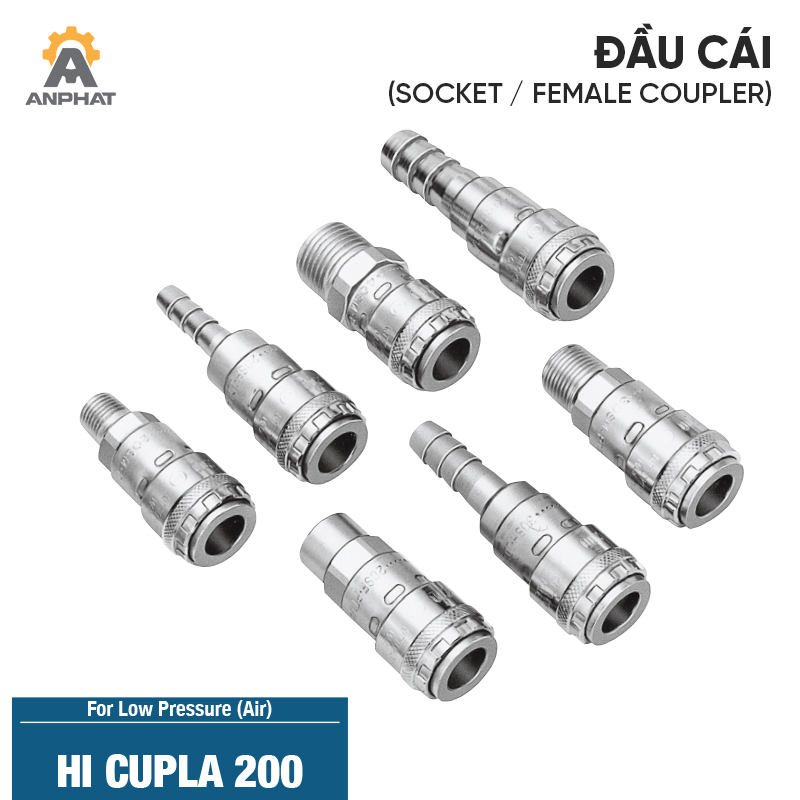

2. Đầu cái (Socket) là gì?

Đầu cái, hay còn gọi là Socket, là phần tiếp nhận và khóa chặt đầu đực khi hai bộ phận được ghép nối với nhau.

Đặc điểm của đầu cái:

• Có cơ cấu khóa bi bên trong để giữ chặt đầu đực sau khi cắm vào.
• Thường được trang bị vòng trượt bên ngoài để thao tác đóng/mở kết nối.
• Bên trong thường có van một chiều giúp ngăn dòng khí thoát ra khi chưa kết nối.
• Khi chưa kết nối với đầu đực, van bên trong sẽ đóng kín để tránh rò rỉ khí. Khi đầu đực được đưa vào, cơ cấu khóa bi và lò xo sẽ mở van, cho phép dòng khí lưu thông qua hệ thống.

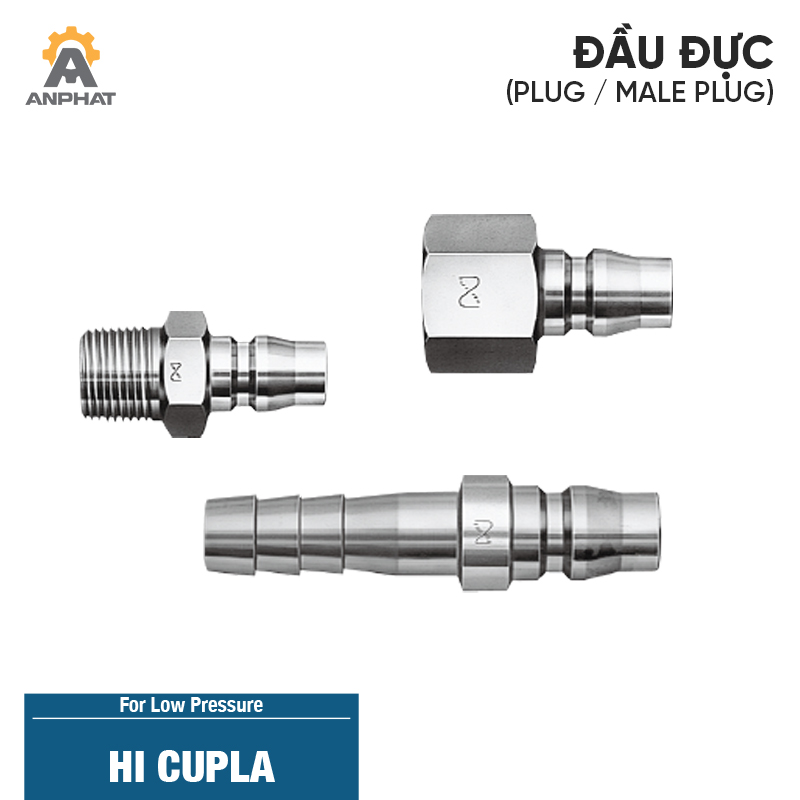

3. Đầu đực (Plug) là gì?

Đầu đực (Plug) là phần được cắm vào đầu cái để tạo thành kết nối hoàn chỉnh trong hệ thống khí nén. Khi được cắm vào đầu cái (Socket), đầu đực sẽ được bi khóa giữ chắc, tạo nên một mối nối chắc chắn và kín khí, sẵn sàng cho khí nén vận hành đến thiết bị.

Đặc điểm của đầu đực:

• Không có vòng trượt như đầu cái
• Thân dạng nhọn hoặc trụ tròn để dễ dàng cắm vào socket.
• Khi cắm vào đầu cái, đầu đực sẽ đẩy mở van và tạo đường dẫn khí.
• Khi tháo ra, van trong đầu cái sẽ tự động đóng lại, giúp hệ thống không bị thất thoát khí nén.

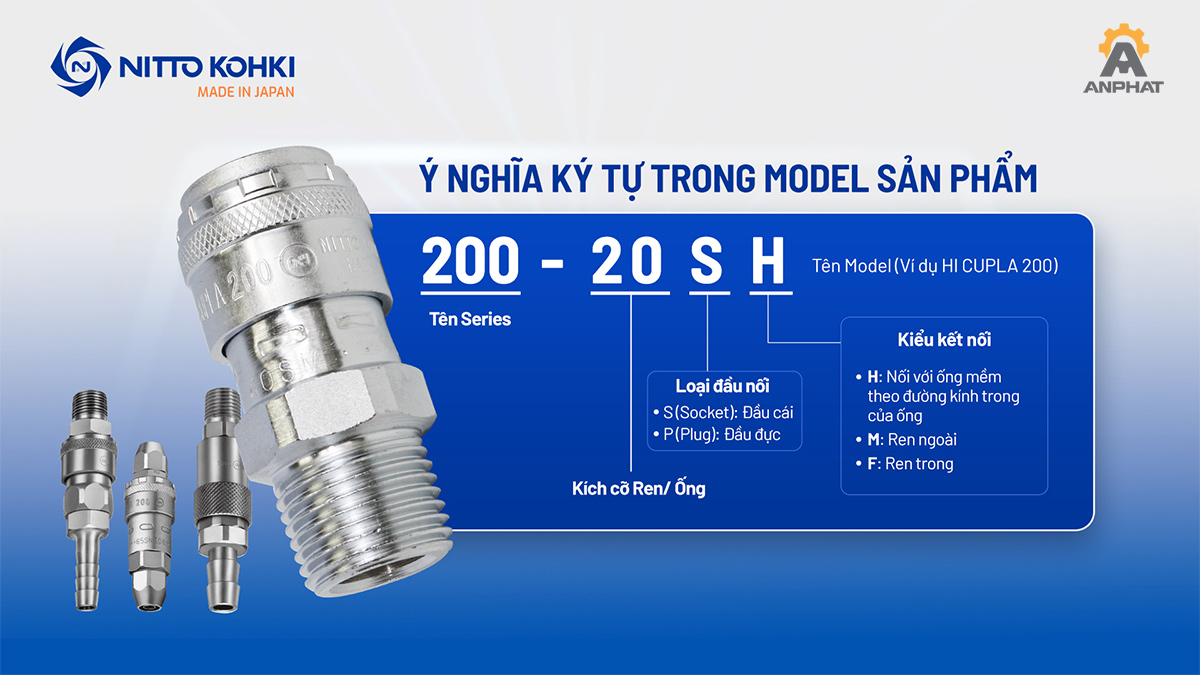

4. Giải mã ký hiệu trong đầu nối nhanh khí nén (S - P - M - F - H)

Khi tìm mua hoặc tra cứu khớp nối nhanh khí nén, người dùng thường bắt gặp các ký hiệu như SM, SF, PM, PF, SH… Nếu không hiểu rõ, rất dễ chọn sai loại đầu nối, gây lắp không khớp hoặc phải đổi trả sản phẩm. Dưới đây là cách giải mã nhanh các ký hiệu phổ biến trong hệ thống khớp nối nhanh khí nén.

• S (Socket): Chỉ đầu cái, là phần nhận và khóa đầu đực (Plug), thường lắp ở phía nguồn khí.
• P (Plug): Chỉ đầu đực, là phần cắm vào Socket, thường gắn trên dây hơi hoặc thiết bị khí nén.
• M (Male thread): Chỉ ren ngoài, dùng để vặn vào các phụ kiện có ren trong.
• F (Female thread): Chỉ ren trong, dùng để lắp với các thiết bị có ren ngoài.
• H (Hose tail / Đuôi chuột): Chỉ đầu nối đuôi chuột, dùng để cắm trực tiếp vào ống hơi mềm và siết cố định bằng kẹp.

Cách đọc ký hiệu sản phẩm:

• SM (Socket Male): Đầu cái (Socket) ren ngoài
• SF (Socket Female): Đầu cái (Socket) ren trong
• PM (Plug Male): Đầu đực (Plug) ren ngoài
• PF (Plug Female): Đầu đực (Plug) ren trong
• SH (Socket Hose tail): Đầu cái (Socket) đuôi chuột
• PH (Plug Hose tail): Đầu đực (Plug) đuôi chuột

5. Ứng dụng của đầu nối nhanh khí nén

Bộ đầu nối nhanh với đầu cái và đầu đực được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống khí nén trong nhà máy
• Gara sửa chữa ô tô, xe máy
• Thiết bị sản xuất công nghiệp
• Các dụng cụ khí nén cầm tay

Nhờ khả năng kết nối nhanh, kín khí và dễ thao tác, loại phụ kiện này giúp tăng tính linh hoạt cho toàn bộ hệ thống khí nén.

Đầu cái (Socket) và đầu đực (Plug) là hai bộ phận không thể tách rời trong bộ đầu nối nhanh khí nén. Đầu cái đóng vai trò tiếp nhận và khóa kết nối, trong khi đầu đực là phần được cắm vào để hoàn thiện mạch dẫn khí.
